Automatyczne nawadnianie

Pole, które samo wie, kiedy się napić. Czujniki, automatyka i dashboard w jednym systemie.

Zobacz, jak to działa
Branża
Rolnictwo
Zakres
Czujniki IoT, sterownik, backend, aplikacja web
Źródło wody
Studnia + zbiornik retencyjny 89 m³

Wyzwanie

Kilka upraw, jedna studnia i ręczne podlewanie.

Pole było podzielone na strefy z różnymi uprawami. Każda potrzebowała innej ilości wody, a gleba wysychała w różnym tempie. Ręczne uruchamianie instalacji nie pozwalało dopasować podlewania do rzeczywistych warunków.

  1. Różne potrzeby stref

    Każda uprawa ma inne zapotrzebowanie na wodę, a decyzje o podlewaniu zapadały „na oko”.

  2. Studnia o ograniczonej wydajności

    Studnia nie dawała jednorazowo tyle wody, ile potrzebują duże strefy - potrzebny był bufor.

  3. Ryzyko pracy pomp na sucho

    Pompa musi stanąć, zanim poziom w studni spadnie poniżej bezpiecznej wartości.

Zobacz, jak to działa

Od pomiaru wilgotności do otwarcia zaworu.

Uruchom podlewanie i zobacz, jak system pilnuje zbiornika i studni. Wartości są przykładowe.

05:30
Zbiornik 89 m³72%Studnia80%Strefa 1 · Pomidory34%Strefa 2 · Truskawki52%Strefa 3 · Ogórki41%Strefa 4 · Papryka61%

Sterowanie

Wybrana: Strefa 1 · Pomidory

Kliknij strefę na mapie, aby ją wybrać.

Urządzenia

  • Pompa głębinowa stop
  • Pompa nawadniająca stop
  • Elektrozawór zamknięty

Zdarzenia

    Symulacja w przyspieszonym czasie, wartości przykładowe.

    Jak pracowaliśmy

    Od czujnika w ziemi do decyzji w dashboardzie.

    1. Analiza gospodarstwa

      Podzieliliśmy pole na strefy według upraw i dobraliśmy miejsca czujników tak, by pomiary odzwierciedlały warunki w każdej z nich.

    2. Czujniki i komunikacja

      Bezprzewodowe czujniki wilgotności i temperatury gleby wysyłają dane do lokalnej bramki IoT, a dalej do centralnego systemu.

    3. Logika sterowania

      Każda strefa ma własne progi, cel wilgotności i maksymalny czas pracy. Najważniejsze reguły działają lokalnie - nawet bez internetu.

    4. Dashboard i historia

      Aplikacja webowa z mapą stref, stanem pomp, poziomem wody, alarmami i historią pomiarów do analizy sezonu.

    Zbiornik 89 m³ jako bufor

    Woda ze studni trafia najpierw do zbiornika retencyjnego, a dopiero z niego do stref. Sterownik napełnia go stopniowo, w wielu krótszych cyklach, zawsze gdy studnia ma bezpieczny zapas.

    • osobne progi zatrzymania i wznowienia pompy
    • napełnianie równolegle z podlewaniem, jeśli pozwala na to poziom wody
    • przerwa w podlewaniu przy poziomie krytycznym i automatyczne wznowienie

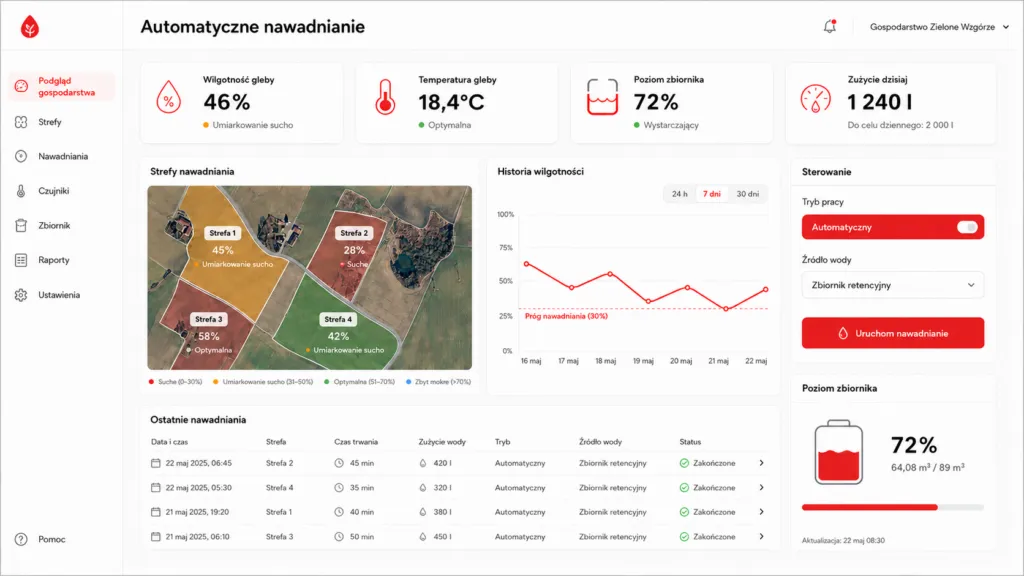

    Dashboard całej instalacji

    Mapa gospodarstwa ze strefami i czujnikami, aktualna wilgotność, poziom w zbiorniku i studni, stan pomp, otwarte zawory, przepływ i ciśnienie. Ręczne podlewanie i zmiana progów jednym kliknięciem - każda operacja trafia do historii.

    Dashboard automatycznego nawadniania: wilgotność stref, historia, poziom zbiornika i sterowanie

    Zabezpieczenia, które pilnują sprzętu

    Jeśli pompa pracuje, a system nie widzi przepływu albo poziom w zbiorniku nie rośnie, urządzenie zostaje wyłączone, a właściciel dostaje powiadomienie o możliwej awarii lub wycieku.

    • ochrona pomp przed pracą na sucho
    • kontrola przepływu, ciśnienia i stanu elektrozaworów
    • wykrywanie nieoczekiwanego spadku poziomu wody

    Rezultat

    Jeden system zamiast ręcznego pilnowania pola.

    • 89 m³bufor wody w zbiorniku retencyjnym
    • 8parametrów bezpieczeństwa pilnowanych przez sterownik
    • 0przerw w sterowaniu przy utracie internetu - reguły działają lokalnie

    Podlewanie według rzeczywistej wilgotności

    Instalacja reaguje na pomiary w każdej strefie, a nie na harmonogram.

    Mniej codziennej obsługi

    Alerty o braku przepływu, ciśnieniu, niskim poziomie wody i awariach pozwalają reagować szybciej.

    Gotowy na rozbudowę

    Kolejne strefy, czujniki pogodowe, prognozy opadów, liczniki energii i fertygacja - bez przebudowy systemu.

    • Czujniki wilgotności i temperatury gleby
    • Bramka IoT
    • Sterownik pomp i elektrozaworów
    • Czujniki poziomu i przepływu
    • Dashboard web
